Princípios do GPON: Entendendo a Arquitetura de Rede Óptica
A tecnologia GPON (Gigabit Passive Optical Network) tornou-se o padrão dominante para redes de acesso óptico modernas. Além disso, a tecnologia sustenta serviços de alta capacidade para residências, empresas e grandes infraestruturas.
Visão Geral da Arquitetura GPON
O GPON é uma rede ponto-a-multiponto (P2MP) que utiliza uma única fibra óptica para atender vários usuários simultaneamente por meio de divisores ópticos (splitters). Dessa forma, um único equipamento central pode distribuir serviços para dezenas ou centenas de clientes.
Além disso, o fato de o ODN ser totalmente passivo, sem componentes energizados no caminho, torna o GPON altamente confiável e economicamente viável.
O fato de o ODN ser totalmente passivo (sem componentes energizados no caminho) torna o GPON altamente confiável e economicamente viável.

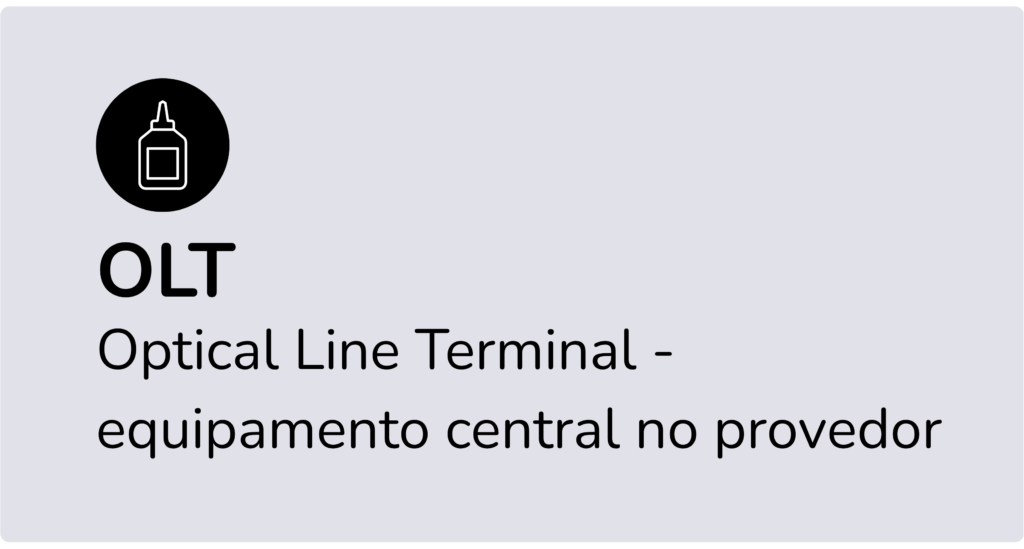

OLT: O Coração da Rede
A OLT é o equipamento central responsável por gerenciar toda a infraestrutura GPON. Além disso, ela gerencia as ONUs/ONTs conectadas, controla a largura de banda, multiplexa e demultiplexa dados e envia e recebe tráfego upstream e downstream.
Funções Principais:
- Gerenciamento centralizado de todas as ONUs
- Controle dinâmico de largura de banda
- Multiplexação de dados bidirecional
- Conversão de sinal óptico para elétrico

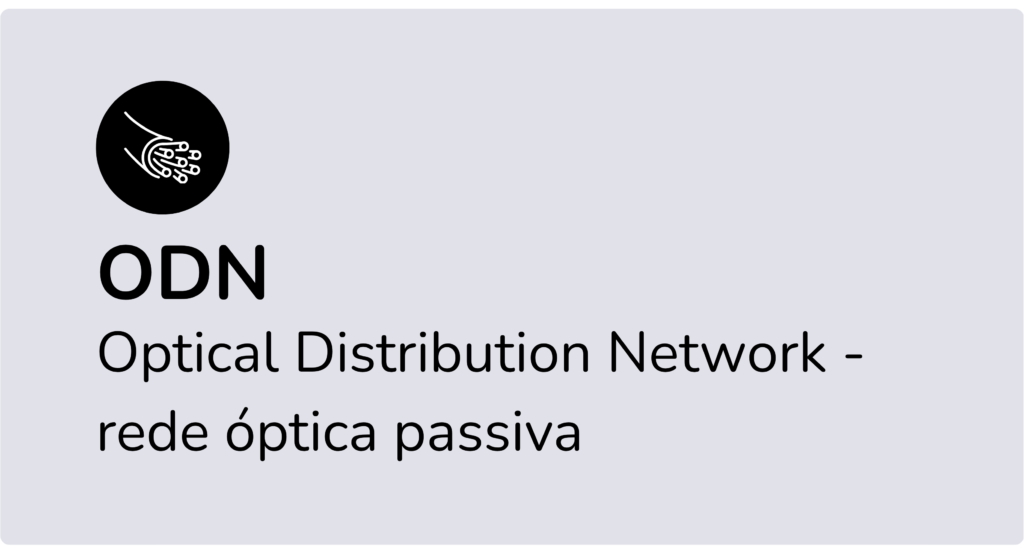

ODN: Rede de Distribuição Óptica
A ODN é a estrutura passiva que conecta a OLT aos clientes. Para isso, ela utiliza fibra principal, splitters (1:2 até 1:128) e fibras de distribuição.
Além disso, a topologia mais comum apresenta formato de árvore, o que permite ampliar a rede e manter uma cobertura eficiente.

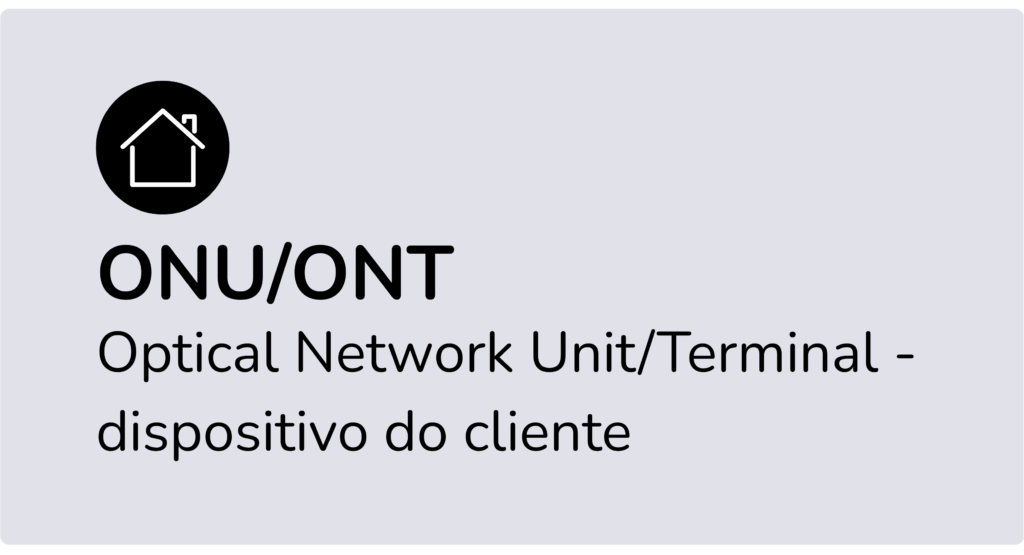

ONU/ONT: Dispositivos do Usuário
As ONUs e ONTs ficam instaladas no ambiente do usuário e convertem o sinal óptico para interfaces elétricas, como Ethernet, RF e voz. Além disso, esses dispositivos podem variar em formato e funcionalidades conforme o tipo de aplicação.
Tipos Principais:
- SFU – Unidade Unifamiliar para residências
- SBU – Unidade Empresarial Simples
- MDU/MTU – Para edifícios multiusuário
- CBU – Aplicações de célula móvel
Cenários FTTx: Diversas Aplicações
O GPON pode ser implantado em diferentes cenários, conhecidos como FTTx (“Fiber To The x”). Nesse contexto, cada modelo apresenta características específicas de instalação e equipamentos.
Da Era xDSL ao FTTx: A Evolução
Com a demanda crescente por velocidade, o cobre se tornou insuficiente. Por isso, tecnologias como VDSL2 e G.fast ainda são úteis quando existem limitações estruturais ou quando o cliente não pode receber fibra diretamente.
Atualmente, o FTTx permite levar a fibra mais próxima do usuário e atender às necessidades de maior velocidade e capacidade.
Por que o GPON Domina o Mercado?
Multiplexação de Dados no GPON
O GPON opera com transmissão bidirecional em uma única fibra graças ao WDM (Wavelength Division Multiplexing). Dessa maneira, a tecnologia utiliza diferentes comprimentos de onda para separar os sentidos de transmissão.
Downstream – Modo Broadcast
A OLT envia os frames para todas as ONUs ao mesmo tempo. No entanto, cada ONU filtra apenas os dados destinados a ela usando o ID da porta GEM.
Dessa forma, o downstream funciona como um “envio para todos”, enquanto cada ONU aceita somente seus próprios pacotes.
- Comprimento de onda: 1490 nm
- Vídeo RF opcional: 1550 nm

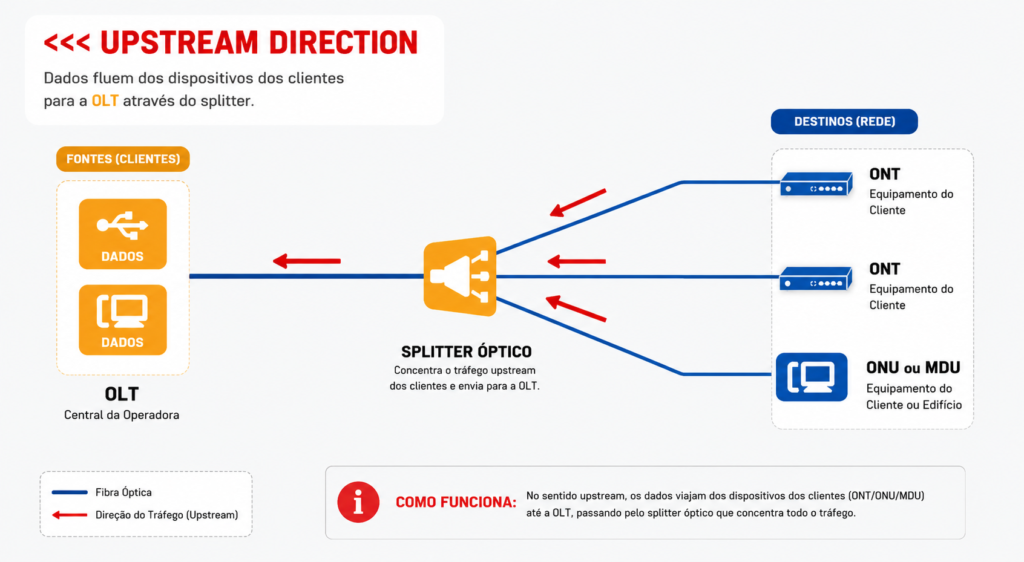

Upstream – Modo TDMA
As ONUs não podem transmitir ao mesmo tempo. Por isso, a OLT aloca time slots (intervalos de tempo) para cada ONU.
Assim, cada dispositivo recebe seu momento para transmitir, evitando colisões e mantendo a comunicação organizada.
- Comprimento de onda: 1310 nm
- Sincronização precisa
Parâmetros Essenciais e Conclusão
40km
Distância Máxima
Diferença entre ONU mais próxima e mais distante da OLT
0.25
Atenuação 1490nm
dB/km no downstream
0.35
Atenuação 1310nm
dB/km no upstream
1:128
Escalabilidade
Um splitter pode atender até 128 usuários
A arquitetura GPON representa o equilíbrio perfeito entre simplicidade, escalabilidade e alta capacidade. Ao combinar fibra óptica, elementos passivos e técnicas avançadas de multiplexação, a tecnologia oferece um dos meios mais eficientes para entrega de banda larga em massa.
Compreender os fundamentos — como WDM, broadcast downstream, TDMA upstream e topologias FTTx — é essencial para projetar, operar e otimizar redes ópticas modernas.
